接線和調整

變送器的接線原理如圖所示。 端子4是24V電源正端子，端子3是4~20mA電流輸出端子，該端子經由負載電阻R1返回到24V電源負端子。 將熱阻連接到端子1、2上，或者將熱電偶正極連接到2上，將熱電偶負極連接到1上。 變送器有零點和量程調節旋鈕，便于用戶微調。

負載電阻:三線制0~10mA:0~1500&Omega； 雙線式4~20mA:0~600&Omega；

驗證方法:

·； 在爆炸危險場所使用時，請注意防爆標志和防護等級

·； 安裝機電溫度變送器的環境必須在-20-+70℃以?xún)?，周?chē)h(huán)境溫度過高時，SBWZ/R信號轉換器和顯示模塊可以與熱電阻和熱電偶分離設置。 我廠有專用防爆外殼，用于分離和安裝變送器。

·； 開機前，請仔細檢查電源的正極和負極性，不要弄錯。 可能會(huì )有不明白的結果。

·； SBW信號轉換器模塊用環氧樹脂澆注固化，以增強隔振性能，并且防潮、防腐和防潮。

·； 溫度變送器使用6個月后需要檢查。

a .熱阻溫度變送器檢驗方法

·； 設備要求:數字電壓表一臺

·； 用系統連接方法接線

·； 根據變送器標牌上的傳感器和范圍，輸入相應的電阻值，使輸出為1V和5V (可以分別調整零點和全點音量)。

·； 在量程的十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍

·； ·； 應按照說明書技術指標進行測試，滿足技術要求。

b .熱電偶溫度變送器的檢驗方法

·； 設備要求:數字電壓表一臺

·； 用系統連接方法接線

·； 根據發射器銘牌上的傳感器和范圍，輸入相應的電阻值，使輸出分別為1V和5V (零點和全音量可分別調整)。

·； 在微波爐的10等分點輸入各電位值，檢查各溫度輸出是否符合精度范圍

·； 應按照說明書技術指標進行測試，滿足技術要求。

接線方式:

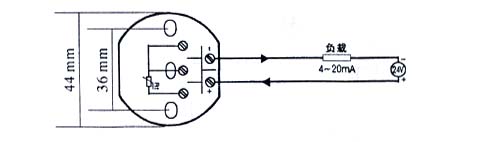

測溫電阻體三線式變送器安裝接線圖

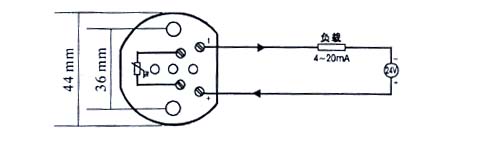

測溫電阻體雙線式變送器安裝接線圖

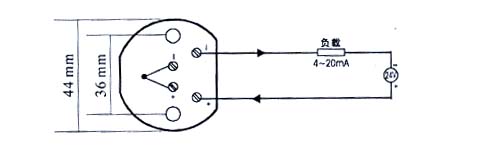

熱電偶變送器安裝接線圖

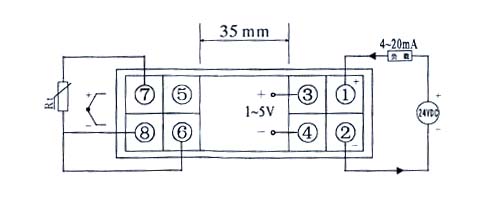

軌道式變送器安裝配線圖

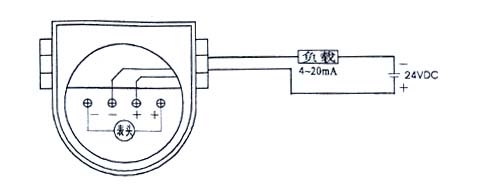

一體式液晶顯示變送器配線圖

熱電偶溫度變送器檢查工序: 1、檢查時，在輸入側加入電位差計，輸出信號為電動勢，在輸出側連接24VDC穩壓電源，串聯連接標準電流計。 2、調零:反向連接信號輸入線，向電位差計輸出現場的室溫對應電動勢，調整電位計z，使電流計的讀取值為4mA。 3、滿:連接信號輸入線，向電位差計輸出滿刻度的電動勢，調整電位計s，使電流計達到20mA。 (該電動勢是滿意度電動勢減去室溫對應電動勢后的值)例:在檢查現場室溫為7℃、輸入信號為k、范圍為0~1000℃的溫度變送器標定下，輸出7℃對應電動勢為0.277mV、1000℃對應電動勢為41.269mV、相反電位差計為0.277mV， 調整電位器z以使電流計達到4mA后的電位差計的輸出值為40.992mV(41.269mV~0.277mV )，調整電位器s以使電流計的值達到20mA。

測溫電阻體溫度變送器檢查工序:

1、進行標定時，按照上述的典型的接線圖進行布線，在輸入側連接標準電阻箱( ZX-2等)，在輸出側連接24VDC穩壓電源，串聯連接標準電流計。

2、將信號源發生器(電阻箱)變更為與范圍的下限值相等，調整電位計z，使電流計的讀取值為4mA，將信號源變更為與范圍的上限值相等，調整電位計s，使電流計的讀取值為20mA即可。

例:輸入形式為Pt100范圍0~100℃的溫度變送器。 正確接線后，電阻箱輸出100&Omega； 調整電位器z，使電流計的讀取值為4mA。電阻箱的輸出值為138.50&Omega (即測溫電阻體為100℃時對應的電阻值)調整電位器s，使電流計的讀取值為20mA。
