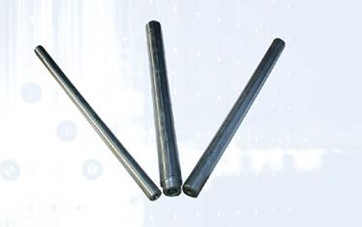

安徽熱電偶概述安徽整體鉆頭熱電偶在安裝條件下不允許使用大外徑保護管，如有高壓力或磨損，多用于通過熱電偶保護管盲加工技術增加同徑保護管的壁厚來滿足使用需要。 安徽整體鉆頭熱電偶由金屬棒高同心度盲孔加工的整體厚壁外保護管和護套熱電偶測溫元件組裝而成。 由于生產技術的制約，國內大多只能提供長度不足500mm的產品，超過500mm的產品無法保證止口的同心度。 經過4年的技術探索和設備調整，我公司成為目前國內少數用戶能夠提供長1000mm以上的高同心度傳感器保護管的廠家。 保護管整體鉆頭熱電偶選型表wr□□-□□□t -□-□-□

符號熱電偶型NK分度編號|鎳鎳硅EE分度編號|鎳鎘-銅鎳FJ分度編號|鐵-銅鎳TT分度編號|銅-銅鎳PS分度編號|鉑銠10-鉑QR分度編號|鉑銠13-鉑R B分度編號| 鉑銠30-鉑銠6符號熱電偶數省略單分支式|通常連接端子為2個2根分支式|通常連接端子為4個編碼裝置固定裝置說明1固定裝置2無固定螺釘|螺釘M27×； 2需要特別要求的螺釘訂購時說明的3主動法蘭4固定法蘭用戶需要提供法蘭標準、法蘭規格和材質的6錐形盲孔管固定螺釘為M33×； 2號端子箱形式說明3防水式國內通常交付的4耐壓防爆式耐壓防爆等級通常為， dⅡBT4或dⅡCT45不銹鋼端子箱號熱電偶外徑mm0Ф16mm1Ф20mm6其他外徑尺寸符號保護管材料的使用推薦溫度用途01Cr18ni9ti0~1000℃zui寬的不銹鋼熱電偶保護管3316L0~1000℃耐腐蝕性?xún)?yōu)于1cr1的8Ni9Ti的金屬保護管 000℃是耐化學工業生產過程中大部分強腐蝕的金屬保護管53YC520~1200℃的高溫、抗氧化合金保護管6GH30300~1200℃的高溫、抗氧化合金保護管7GH30390~1200℃的高溫， 抗氧化合金保護管8的其他合金材料協議出貨編號全體鉆頭傳感器保護管t傳感器內部為了護套測溫元件補充說明法蘭和非標準螺釘的安裝的特殊螺釘尺寸(參照注1 )法蘭規格|法蘭材質(參照注1 )導線熱電偶全長mm ****** (參照注2 )導線插入長度mm ****** (參照注2 )省略代碼熱電偶精度等級II級國內通常發貨II級特別發貨，標注1 :整體鉆頭熱電偶選擇固定法蘭或非標準螺紋安裝方式時，選擇時必須提供法蘭基準|法蘭規格|法蘭材質或螺紋要求。 注2:wr□□1□□t和wr□□3□□t型熱電偶的選擇，只要確認全長l (全長等于插入長度)即可，分別為wr□□2□□□T和2□□t； 選擇4□□□T型熱電偶時，通常全長=插入長度+150mm。 選型例1:wrn-4303 t-dn80 pni.6/1 c r 18 ni9ti-1000/850 k索引號整體的鉆頭熱偶、法蘭安裝(法蘭為DN80 PN1.6、不銹鋼法蘭)、熱電偶外徑Ф16mm、熱電偶保護管材質316L、內置護套熱電偶芯、端子箱防水型 2-300/150K整個索引號的鉆孔熱電偶，M27×； 2螺釘安裝、熱電偶外徑Ф16mm、熱電偶端子箱防水型、熱電偶保護管1Cr18Ni9Ti、熱電偶全長300mm、插入深度150mm、II級
