集散控制系統簡稱DCS，&ldquo； 分布式控制系統&rdquo； 或&ldquo； 分布式計算機控制系統&rdquo； 的雙曲馀弦值。 采用控制分散、操作和管理集中的基本設計思想，采用分層、協同自主的結構形式。 其主要特點是其集中管理和分散控制。 目前DCS在電力、冶金、石化等各行業得到了非常廣泛的應用。

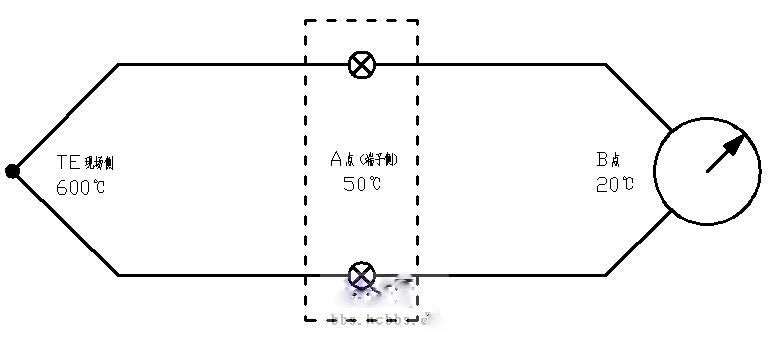

如下圖所示，用k型護套熱電偶測量鍋爐某點的溫度，假定該點的實際溫度為600℃，將連接端子部(即a點端子側)的周?chē)鷾囟仍O為50℃，向DCS (或者二次智能儀表即b點)發送表示溫度信號，DCS (或者二次智能儀表)部的周?chē)鷾囟?/p>

1，如果正確連接在a和b之間的是k型補償導線，則可以明顯正常測溫。 那么，用一般的儀表屏蔽電纜連接時，終端( DCS或二次智能儀表)顯示的溫度接近下面哪個值zui呢？ a、650℃B、630℃C、620℃D，沒有什么影響，分析了600℃E、580℃F、570℃G、550℃2誤差的原因，根據原因估計了溫度測量誤差的大小。 &ldquo； 中間溫度定律&rdquo； 這次還有一個&ldquo； 中間導體定律&rdquo； 分析在這項工作中經常遇到的問題。 不使用補償導線時，冷端位于a點端子側。 根據中間導體的法則，在b點測定的電壓與a點一致，e ( 600，50 ) = e ( 600，0 )-e ( 50，0 ) = 24.905-2.023 = 22.882 mv，但終端在b點環境溫度下進行冷端補償，即，22.882 + e ( 20，0 ) = 22.882 + 0.798 因此，答案是選擇f

結論如果不連接補償導線，溫度顯示中產生的誤差是DCS (或二次智能儀表)與實際冷溫端的溫度差。 由于熱電偶的特性是非線性的，因此該溫度差僅僅是誤差的近似值，并且可以用于估計。 還發現AB兩端的環境溫度接近時，即使不補償導線引起的誤差也可以忽略。
