熱套式熱電偶/可拆卸式熱電偶
2019-12-28 17:11更多熱電偶型號 人已圍觀 站內編號:256
簡介新結構類型快速拆卸熱電偶(熱套式熱電偶)由鎧裝熱電偶和熱電偶組成保護管熱電偶套管,可輕松提取溫度測量熱電偶組件,用于檢測、維護和更換。沒有必要拆下熱電偶保護管并影響正...

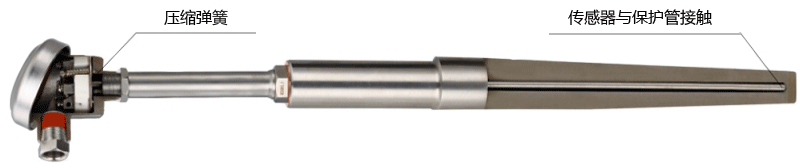

新結構類型快速拆卸熱電偶(熱套式熱電偶)由鎧裝熱電偶和熱電偶組成保護管熱電偶套管,可輕松提取溫度測量熱電偶組件,用于檢測、維護和更換。沒有必要拆下熱電偶保護管并影響正常生產。 熱套式熱電偶標準化尺寸允許客戶準確訂購備件 熱套式熱電偶結構通常用于進口熱電偶。

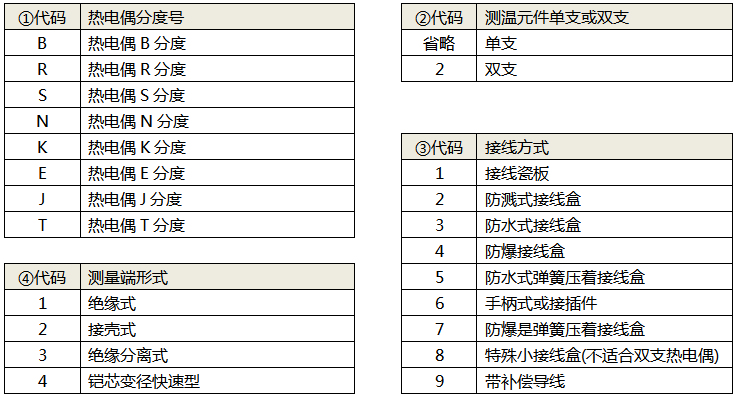

快速拆卸式熱電偶(熱套式熱電偶)型號
WR①KG②-③④⑤/⑥⑦⑧-⑨/⑩/?/?/?/?
熱套式熱電偶型號中的代碼說明:
◆代碼③的“接線方式”是指鎧裝熱電偶冷端接線盒處的接線方式

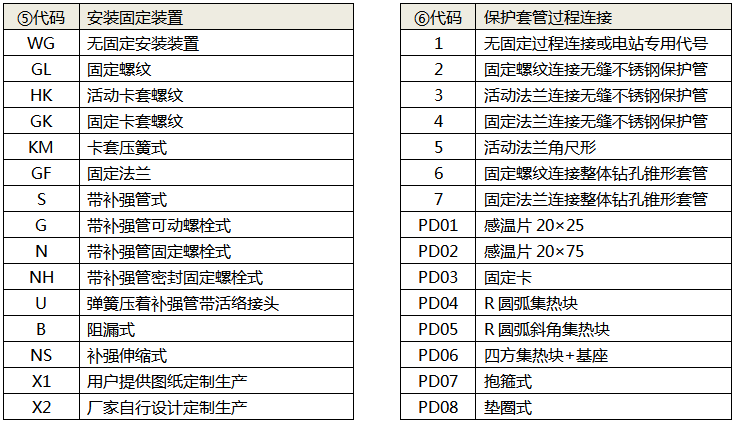

◆代碼⑤的“安裝固定裝置”是指鎧裝熱電偶芯與熱電偶外保護管連接處的安裝固定方式

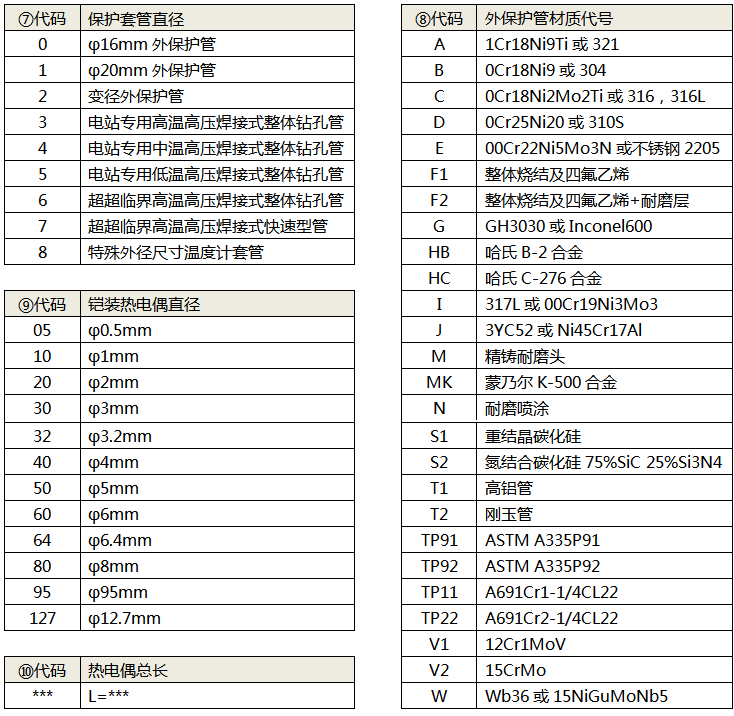

◆代碼⑥的“保護管過程連接”是熱電偶外保護管與測溫設備連接處的過程連接

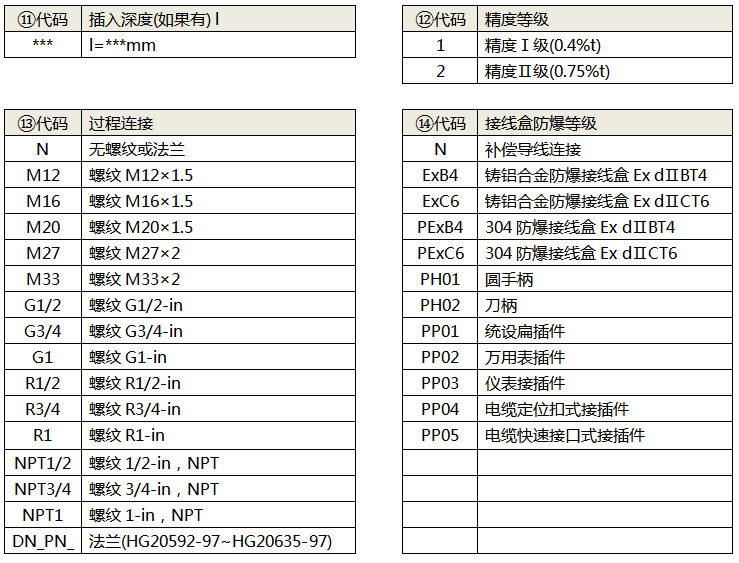

◆選型代碼?“過程連接”是對選型代碼⑥“保護管過程連接”的補充;選型代碼?“接線盒防爆等級”是對選型代碼③“接線方式”的補充
選型舉例

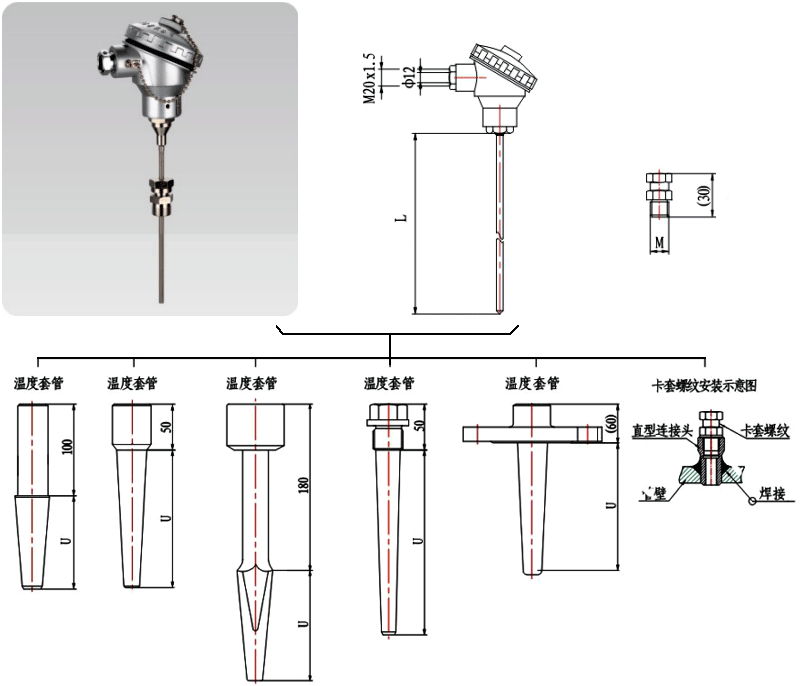

◆型號為WR①KG②-31HK/⑥⑦⑧-⑨/⑩/?/?/?/?的接線盒活動卡套螺紋式鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶:
這種組合有一個不足之處:鎧偶強度不足,在振動環境中可拆卸式熱電偶(熱套式熱電偶)容易在接線盒與保護管連接部位斷裂

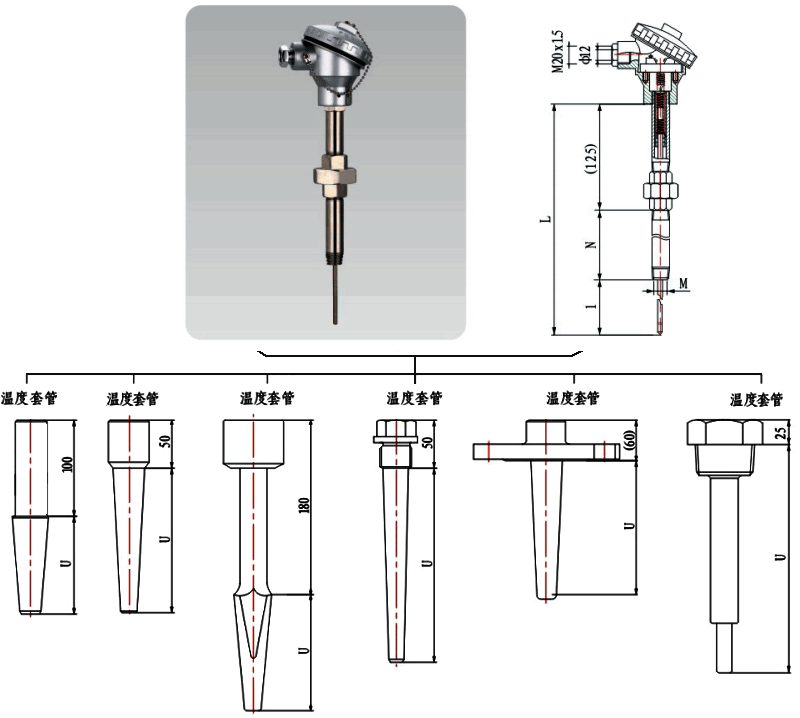

◆ 型號為WR①KG②-51N/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管固定螺栓式鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶:

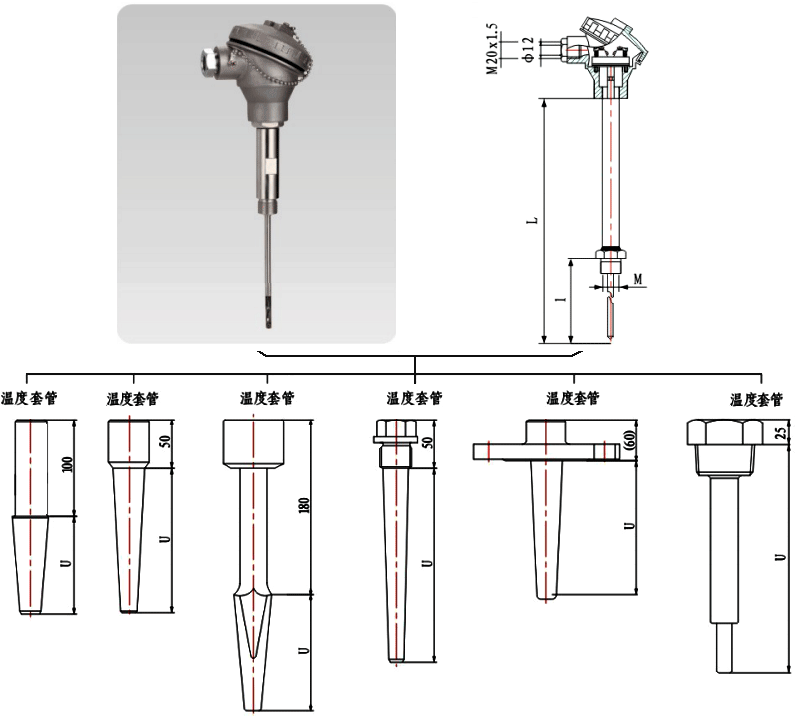

◆型號為WR①KG②-51U/⑥⑦⑧-⑨/⑩/?/?/?/?的彈簧壓著補強管帶活絡(luò )接頭鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶:

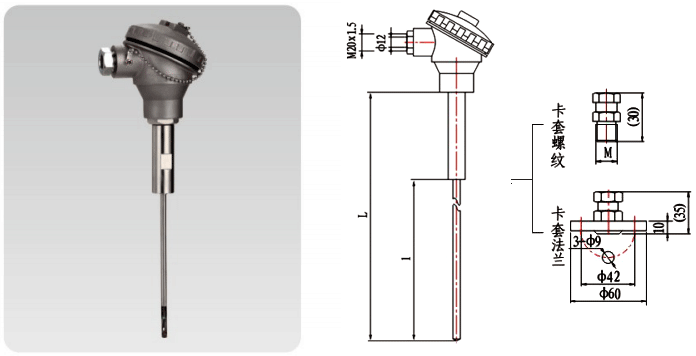

◆型號為WR①KG②-31S/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管式熱電偶可以與活動卡套螺紋、固定卡套螺紋和固定卡套法蘭組合成如下圖所示的鎧裝熱電偶:
◆型號為WR①KG②-31G/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管可動螺栓式鎧裝熱電偶可以與不同保護套管組合成如下圖所示的熱套式熱電偶:

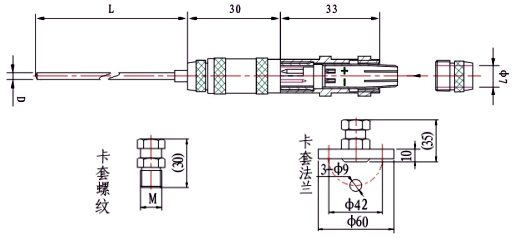

◆型號為WR①KG②-61⑤/1⑦⑧-⑨/⑩/?/?/?/?的插件式鎧裝熱電偶可以與卡套螺紋和卡套法蘭組合成如下圖所示的不同安裝方式的鎧裝熱電偶:

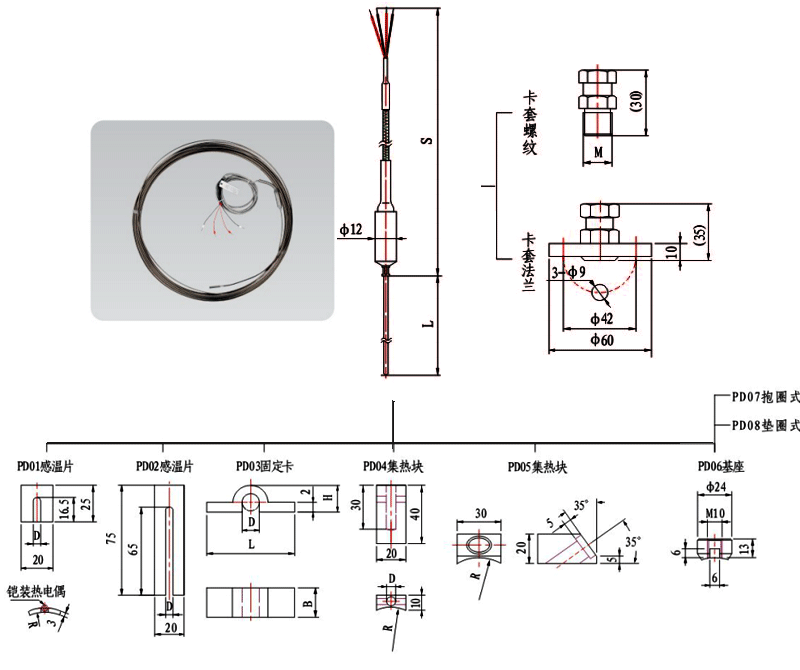

◆型號為WR①KG②-91⑤/⑥⑧-⑨/⑩/?/?/?/?的帶補償導線式鎧裝熱電偶可以與卡套螺紋和卡套法蘭組合成如下圖所示的不同用途鎧裝熱電偶:
京儀是快速拆卸式熱電偶(熱套式熱電偶)專業生產廠家,在本產品頁面您可咨詢快速拆卸式熱電偶(熱套式熱電偶)價格和選型。
快速拆卸式熱電偶(熱套式熱電偶)型號
WR①KG②-③④⑤/⑥⑦⑧-⑨/⑩/?/?/?/?
熱套式熱電偶型號中的代碼說明:
◆代碼③的“接線方式”是指鎧裝熱電偶冷端接線盒處的接線方式
◆代碼⑤的“安裝固定裝置”是指鎧裝熱電偶芯與熱電偶外保護管連接處的安裝固定方式
◆代碼⑥的“保護管過程連接”是熱電偶外保護管與測溫設備連接處的過程連接
◆選型代碼?“過程連接”是對選型代碼⑥“保護管過程連接”的補充;選型代碼?“接線盒防爆等級”是對選型代碼③“接線方式”的補充
選型舉例
◆型號為WR①KG②-31HK/⑥⑦⑧-⑨/⑩/?/?/?/?的接線盒活動卡套螺紋式鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶:
這種組合有一個不足之處:鎧偶強度不足,在振動環境中可拆卸式熱電偶(熱套式熱電偶)容易在接線盒與保護管連接部位斷裂
◆ 型號為WR①KG②-51N/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管固定螺栓式鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶:
◆型號為WR①KG②-51U/⑥⑦⑧-⑨/⑩/?/?/?/?的彈簧壓著補強管帶活絡(luò )接頭鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶:
◆型號為WR①KG②-31S/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管式熱電偶可以與活動卡套螺紋、固定卡套螺紋和固定卡套法蘭組合成如下圖所示的鎧裝熱電偶:
◆型號為WR①KG②-31G/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管可動螺栓式鎧裝熱電偶可以與不同保護套管組合成如下圖所示的熱套式熱電偶:
◆型號為WR①KG②-61⑤/1⑦⑧-⑨/⑩/?/?/?/?的插件式鎧裝熱電偶可以與卡套螺紋和卡套法蘭組合成如下圖所示的不同安裝方式的鎧裝熱電偶:
◆型號為WR①KG②-91⑤/⑥⑧-⑨/⑩/?/?/?/?的帶補償導線式鎧裝熱電偶可以與卡套螺紋和卡套法蘭組合成如下圖所示的不同用途鎧裝熱電偶:
京儀是快速拆卸式熱電偶(熱套式熱電偶)專業生產廠家,在本產品頁面您可咨詢快速拆卸式熱電偶(熱套式熱電偶)價格和選型。
