吹氣式熱電偶
2019-12-28 17:21更多熱電偶型號 人已圍觀 站內編號：259
簡介吹氣式熱電偶是熱電偶和外部之間形成的流動氣體回路保護管。通過注入一定的惰性氣體，可以消除或減少高溫條件下還原性氣體對熱電偶的滲透影響，從而延長熱電偶的使用壽命，保...
吹氣式熱電偶是熱電偶和外部之間形成的流動氣體回路保護管。通過注入一定的惰性氣體，可以消除或減少高溫條件下還原性氣體對熱電偶的滲透影響，從而延長熱電偶的使用壽命，保證熱電偶溫度測量的準確性。使用溫度為800-1150℃。吹氣式熱電偶外保護管是GH3039合金。吹氣式熱電偶是冶金行業昌輝儀表的產品。

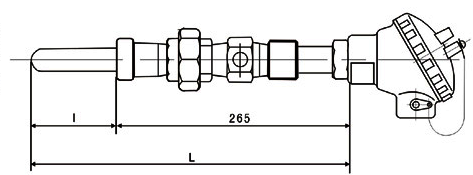

吹氣式熱電偶結構圖：
吹氣式熱電偶的主要技術指標
吹氣式熱電偶型號:
分度號:K分度號溫度測量范圍:0-1100℃；硫指數的測溫范圍:0-1300℃；R指數溫度測量范圍:0-1300℃；
誤差:鉀指數2.5℃或0.75% t；硫指數為1.5℃或0.25% t；r指數1.5℃或0.25% t
準確度等級:二級
進氣壓力:0.1 MPa
氣體介質:氮氣或氬氣
吹氣式熱電偶選擇示例1:WRP-4607 Q-1000/850-2-DN80 PN 1.6，304法蘭
S型吹氣式熱電偶，法蘭安裝(法蘭為DN80 PN1.6，304法蘭)，熱電偶外保護管材料為GH3039，帶鎧裝熱電偶芯，熱電偶接線盒為大空腔接線盒，熱電偶總長度為1000毫米，插入深度為850毫米，二級
吹氣式熱電偶選擇示例2: wrn-2607q-700/550-m27× 2
K型吹氣式熱電偶，M27×2螺紋安裝，熱電偶接線盒為帶鎧裝熱電偶芯的大腔體接線盒，熱電偶總長700毫米，插入深度550毫米，二級
吹氣式熱電偶結構圖：
吹氣式熱電偶型號:
分度號:K分度號溫度測量范圍:0-1100℃；硫指數的測溫范圍:0-1300℃；R指數溫度測量范圍:0-1300℃；
誤差:鉀指數2.5℃或0.75% t；硫指數為1.5℃或0.25% t；r指數1.5℃或0.25% t
準確度等級:二級
進氣壓力:0.1 MPa
氣體介質:氮氣或氬氣
吹氣式熱電偶選擇示例1:WRP-4607 Q-1000/850-2-DN80 PN 1.6，304法蘭
S型吹氣式熱電偶，法蘭安裝(法蘭為DN80 PN1.6，304法蘭)，熱電偶外保護管材料為GH3039，帶鎧裝熱電偶芯，熱電偶接線盒為大空腔接線盒，熱電偶總長度為1000毫米，插入深度為850毫米，二級
吹氣式熱電偶選擇示例2: wrn-2607q-700/550-m27× 2
K型吹氣式熱電偶，M27×2螺紋安裝，熱電偶接線盒為帶鎧裝熱電偶芯的大腔體接線盒，熱電偶總長700毫米，插入深度550毫米，二級
