WR系列鎧裝熱電偶
2019-12-28 14:47鎧裝熱電偶 人已圍觀 站內編號：241
簡介WR系列鎧裝熱電偶 鎧裝熱電偶具有彎曲、耐高壓、熱響應時間快、經久耐用等優點。就像工業制造一樣熱電偶它被用作溫度傳感器，通常與顯示儀表、記錄儀表和電子調節器相結合，并...
WR系列鎧裝熱電偶
鎧裝熱電偶具有彎曲、耐高壓、熱響應時間快、經久耐用等優點。就像工業制造一樣熱電偶它被用作溫度傳感器，通常與顯示儀表、記錄儀表和電子調節器相結合，并且還被用作所制造的溫度傳感元件熱電偶 它可以直接測量從0℃到1600℃各種生產過程中液體、蒸汽、氣體介質和固體表面的溫度。
WR系列鎧裝熱電偶熱響應時間
當溫度發生階躍變化時，輸出所需的時間熱電偶階躍變化的50%稱為熱響應時間，用τ0.5表示
WR系列鎧裝熱電偶熱響應時間不大于下表
絕緣電阻
當環境空氣溫度為15~35℃，相對濕度不超過80%時，絕緣型偶數導線之間的絕緣電阻值鎧裝電偶和護套，以及雙和多個熱電極之間的電阻不得小于5ω
WR系列鎧裝熱電偶固定裝置有四種結構形式:固定卡套式、活動卡套式，固定法蘭式和活動法蘭類型 固定卡套式可由用戶一次固定，活動卡套式可由用戶多次固定。
鎧裝熱電偶具有彎曲、耐高壓、熱響應時間快、經久耐用等優點。就像工業制造一樣熱電偶它被用作溫度傳感器，通常與顯示儀表、記錄儀表和電子調節器相結合，并且還被用作所制造的溫度傳感元件熱電偶 它可以直接測量從0℃到1600℃各種生產過程中液體、蒸汽、氣體介質和固體表面的溫度。
當溫度發生階躍變化時，輸出所需的時間熱電偶階躍變化的50%稱為熱響應時間，用τ0.5表示
WR系列鎧裝熱電偶熱響應時間不大于下表
絕緣電阻
當環境空氣溫度為15~35℃，相對濕度不超過80%時，絕緣型偶數導線之間的絕緣電阻值鎧裝電偶和護套，以及雙和多個熱電極之間的電阻不得小于5ω
WR系列鎧裝熱電偶固定裝置有四種結構形式:固定卡套式、活動卡套式，固定法蘭式和活動法蘭類型 固定卡套式可由用戶一次固定，活動卡套式可由用戶多次固定。

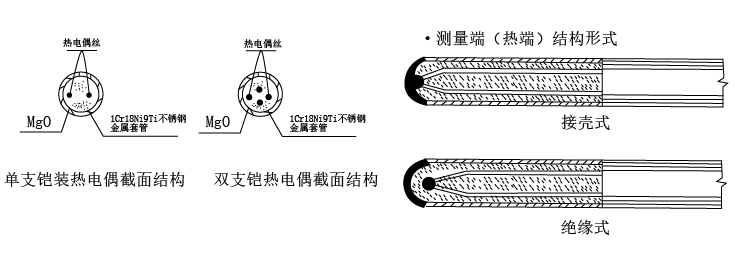

WR系列鎧裝熱電偶結構
鎧裝熱電偶分絕緣式和接殼式兩種形式。其結構如圖所示
鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定，可動卡套式用戶可多次固定。

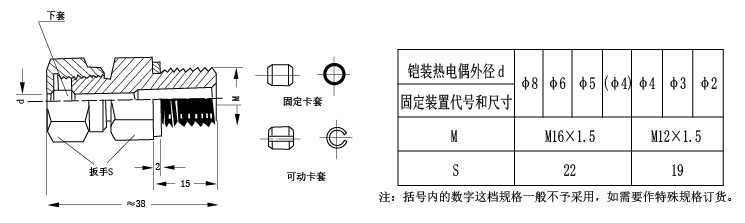

卡套螺紋接頭

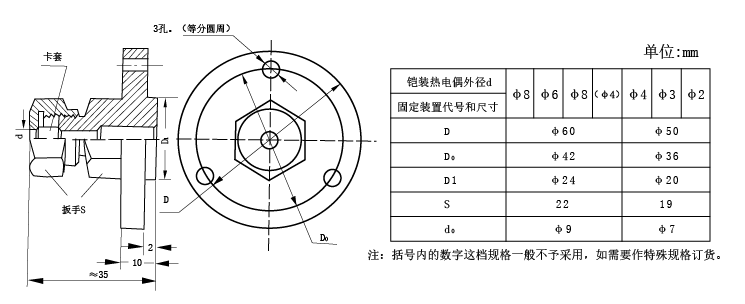

卡套法蘭盤

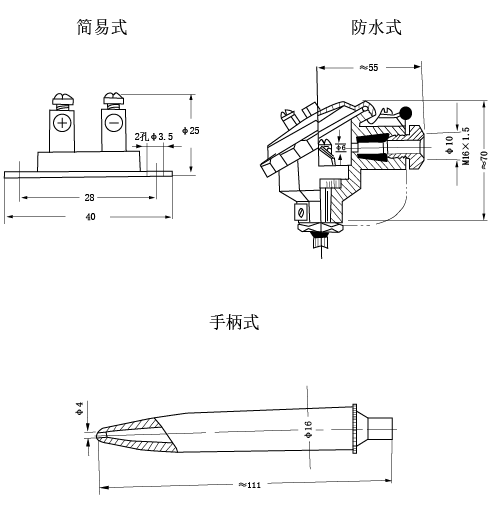

鎧裝熱電偶自由端（接線盒）形式：
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形成。
