品牌EST型EST TL-WELDzui大焊接厚度0.1-3.0(mm )電流交流動力形式高頻控制方式手動頻帶中頻驅動形式腳踏式臺上用途焊接作用原理脈沖作用對象金屬焊接方式拉弧式焊接原理同向滾珠加工精度微電子規格TL-WELD動作形式對接焊接00010000000

產品介紹:

歡迎使用TL-WELD熱電偶焊機。 影響熱電偶感溫線的溫度測量誤差只有線材料和焊球的結合。 熱電偶線的兩個熱電偶線材的材料成分確定后，熱電勢的大小僅與熱電偶的捕捉點溫度差有關，與熱電偶的長度和直徑無關，因此焊球的處理往往是測量精度的關鍵。

TL-WELD熱電偶點焊機是根據熱電偶點焊時的需要專業生產的，具有高品質的焊接性能和使用方便性，同時具有較高的性?xún)r(jià)比。

產品名稱、熱電偶焊機產品型號、TL-WELD產品照片、功能說明和規格

使用方法:

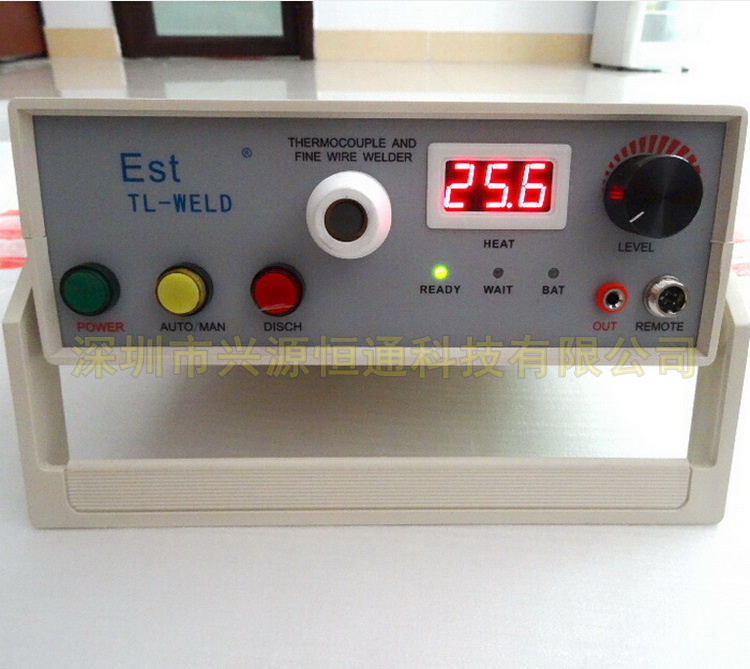

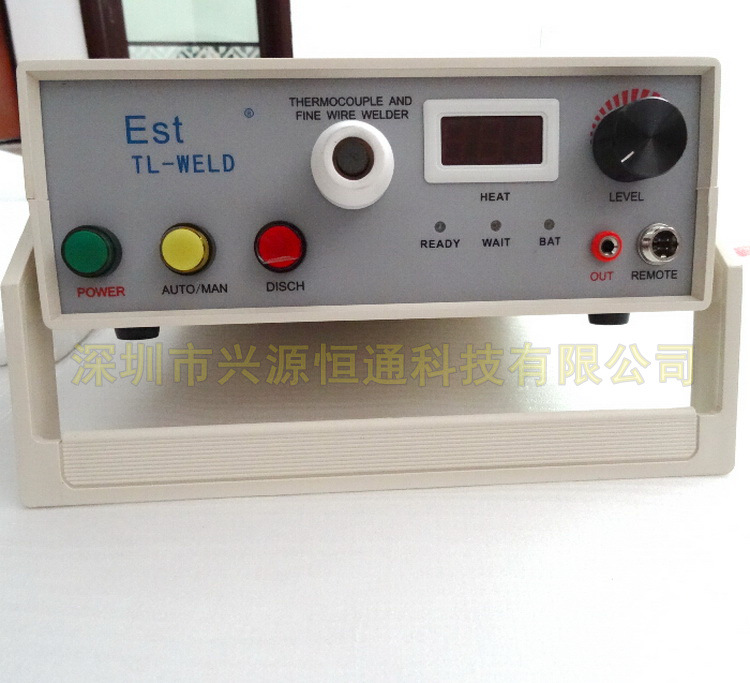

1、電源鍵:電源啟動開關。 按下開關后，POWER鍵可能亮燈，也可能不亮燈。 指示燈亮燈時，連接外接電源( )使用，未亮燈時，向內部的充電電池供電使用。 2、AUTO/MAN鍵:氬氣控制模式開關。 AUTO在自動氬氣進給模式MAN中手動控制操作模式，在MAN模式的狀態下通過遠程鍵的遙控操作控制氬氣的進給和關閉以實現資源節約，因此建議在一般使用時設定為MAN模式。 3、DISCH鍵:手動調節焊接熱量的鍵在熱量從高點向低點轉移使用時，請先按此鍵，放出多馀的熱量，直到WAIT燈亮燈為止( HEAT屏幕的數值也會(huì )實時變化)。 小心地使用此鍵/WAIT指示燈禁止按下DISCH鍵。 長按可能會(huì )損壞內部部件和電源/4、焊接電極:該電極和氬氣保護罩是根據本公司焊接高品質熱電偶時所需的氬氣保護裝置和操作方便化而定制的，方便時易于更換部件消耗品。 READY指示燈點亮時，用OUT鍵連接的焊接鉗夾住要焊接的熱電偶線與電極接觸，為了在焊接時不損傷眼睛，請戴上保護眼鏡。 5、HEAT屏幕:實時熱量的數值顯示，通過觀察屏幕的數值，能夠更準確地定位焊接不同大小的熱電偶所需的熱量，避免傳統操作的不便，同時在調節LEVEL旋鈕時，能夠直觀地知道熱量到達的實際程度 6、READY指示燈:該指示燈點亮時，可進入焊接狀態，表示焊接作業有效。 7、WAIT指示燈:該指示燈點亮時，表示熱能處于充放電中、非焊接狀態。 8、BAT指示燈:該指示燈點亮時，表示供電不足，請給電源充電或外接。 9、LEVEL旋鈕:熱量的大小控制旋鈕根據焊接時的熱電偶線徑的大小而需要的熱量不同，因此在將LEVEL旋鈕調節到適當的位置以獲得必要的熱能的同時，操作DISCH鍵進行查看HEAT屏幕顯示值的定位。 10、OUT輸出端口:連接焊接電源輸出端口、電焊鉗，將熱電偶線放在焊接電極上進行焊接作業。 11、遠程端口:腳踏開關連接端口，將AUTO/MAN氬控制模式開關設為MAN狀態時使用，進行氬輸出的手動開關控制。 12、AIR PRESSURE旋鈕:在調節電極保護氬氣輸出的大小的同時，在操作遠程腳踏開關時，將該旋鈕調節到適當的位置，可以有效地抑制氬氣輸出瞬間的氣壓沖擊。 13、AIR IN輸入端口:氬輸入端口。 14、INPUT插座端口:外部電源輸入端口，輸入電壓為AC90-265V/50-60HZ

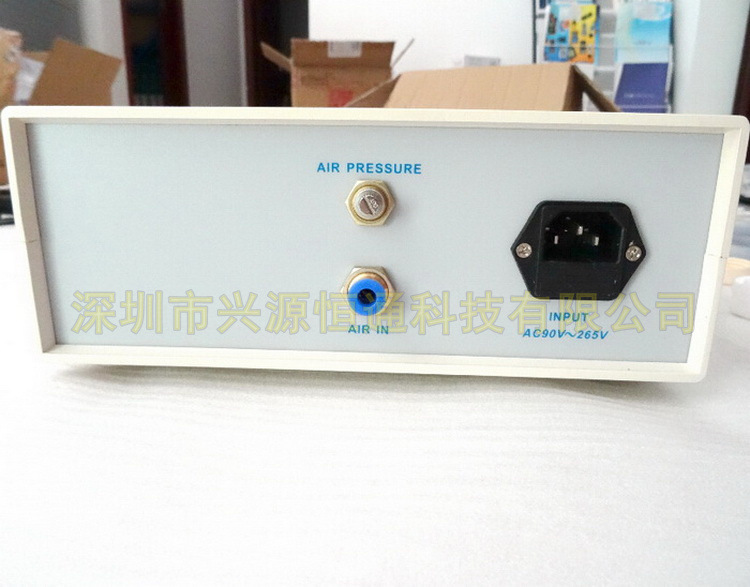

操作步驟1包括氬氣焊接。 首先，接通氬氣管線，連接電源線，接通電源(使用內置電源時不需要此步驟)，接通電源開關的POWER鍵，根據焊接的熱電偶線的大小調節必要的熱能(調節LEVEL旋鈕的定位)，AUTO/ 選擇MAN鍵(通常使用MAN范圍)，打開氬氣，將AIR PRESSURE旋鈕調整到適當的位置，連接腳踏開關(連接遠程端口)，插入電焊鉗(插入OUT輸出端)， 同時夾住佩戴保護眼鏡并用電焊鉗焊接的2根裸熱電偶線(注意:此時夾住的2根裸熱電偶線盡量靠攏，線的外端平坦，同時線的外端與鉗夾保持一定的距離，距離短的話，焊接時線體會(huì )收縮，可能會(huì )在球上產生鉗子。 如果距離過長，焊球的離線體之間的導線過長，美觀和導線過長，容易短路影響測量)，zui后啟動腳踏開關，將夾入的熱電偶線接觸焊接電極進行焊接，焊球就會(huì )出現。

二、無氬焊:接電源，打開電源開關，調整LEVEL旋鈕的定位，插入電焊鉗，戴上保護眼鏡，夾住要焊接的裸熱電偶線，zui后，將夾住的熱電偶線接觸焊接電極進行焊接。

規格體積: 280mm(L)X238mm(W)X90mm(H )質量:約4.7Kg

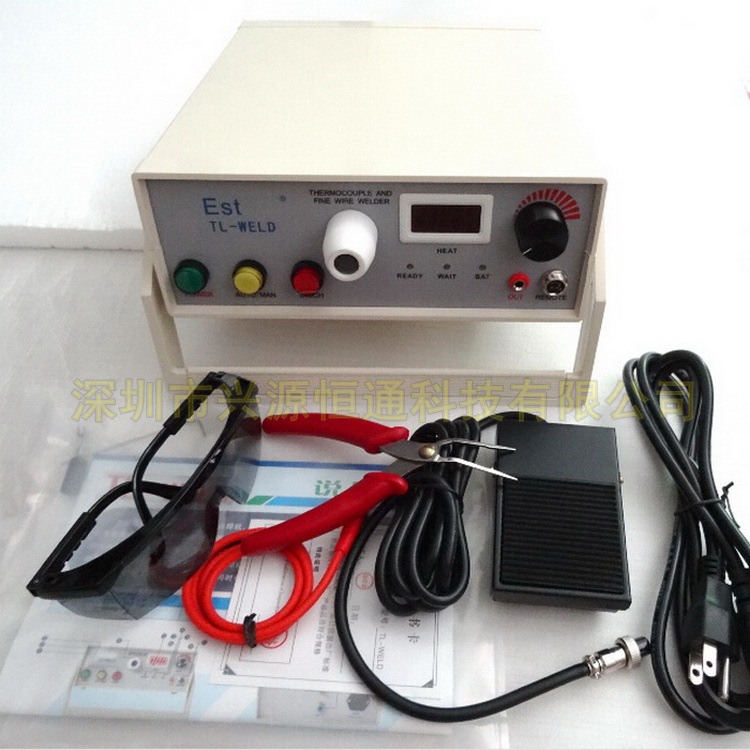

標準附件: 1、電焊鉗1根2、保護眼鏡1根3、電源線1根4、備用碳極1根5、保險管和調整各1根

6、一個腳踏開關

安全警告:為了不損傷眼睛，嚴禁不戴保護眼鏡進行焊接作業。

開箱后的溫暖提示

焊機為蓄電式電火花焊機，請注意兩點。 另一方面，為了不損壞電池，請花時間充電。 充電模式是外接電源線，打開POWER開關，開關指示燈點亮充電狀態，充電時間zui少20分鐘。 二、焊接常識:用鉗子輕輕夾住熱電偶的線材部分(用鉗子夾住的地方離焊接端5mm以上為好，熱電偶的線材焊接時，應準備好鉗子不收縮粘在一起)調整力小，尋找合適的力點。 例如，0.254線一般為35度，0.3線一般為37度，焊接小線為屏幕顯示較高的力度時，請降低力度。 同時，必須用紅色開關釋放能量。 例如，焊接0.3線，屏幕顯示65時，請勿焊接。 由于力量很大，因此即使不焊接線，也不能減小力量LEVEL，減小LEVEL時屏幕的值不會(huì )減小，用紅色開關釋放能量，屏幕快速下降，不能繼續按紅色按鈕。

如果因為電池耗盡而延遲充電導致電池損壞，則需要補償電池成本。 謝謝你。

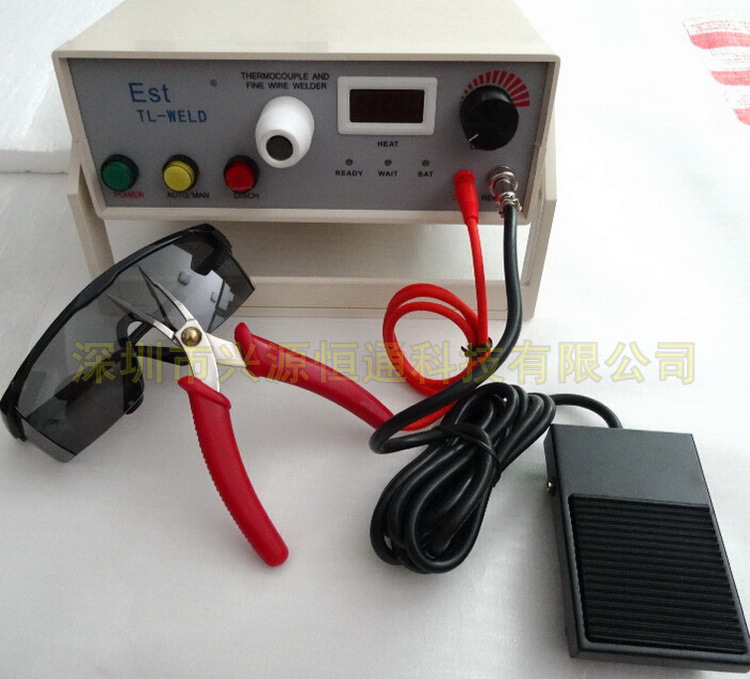

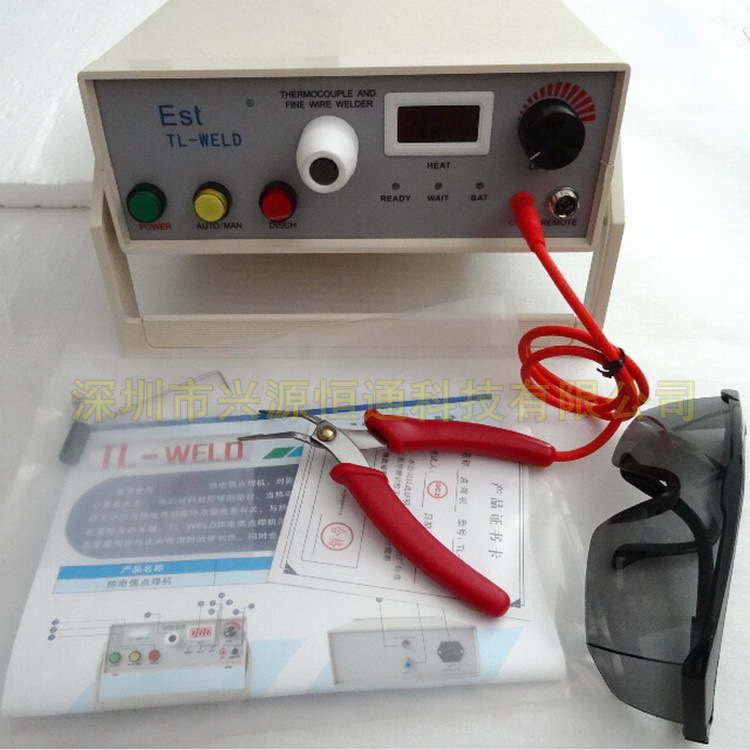

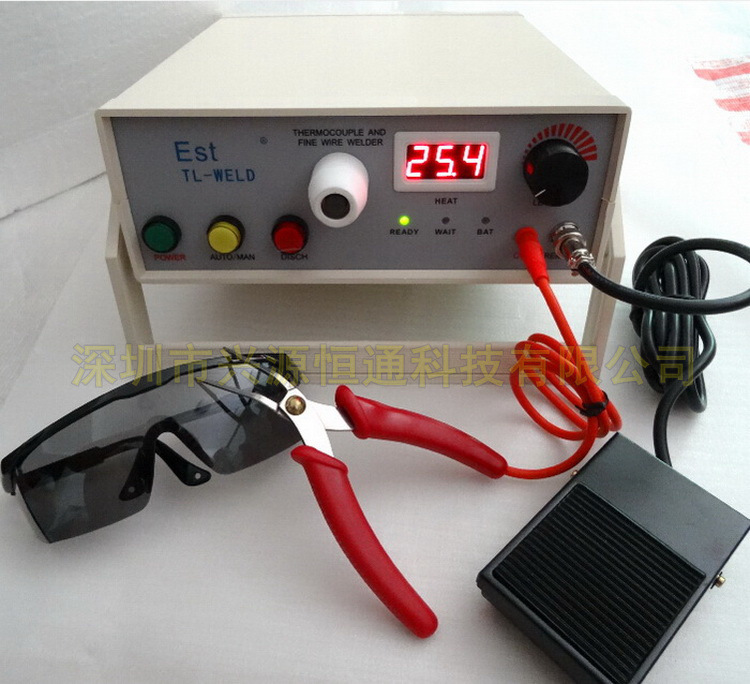

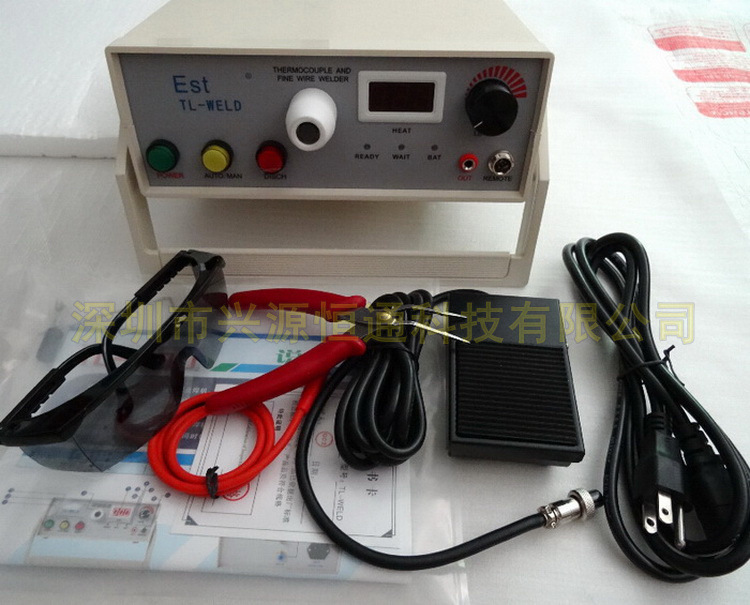

產品實物大照片:

00

———————————————————————————————————”
